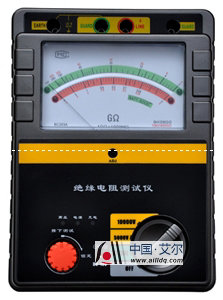

AL601 高压绝缘电阻测试仪

在线咨询

[艾尔电气高压绝缘电阻测试仪 执行标准]

DL/T845.1-2004

[艾尔电气高压绝缘电阻测试仪 产品简介]

我公司生产的系列绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

[艾尔电气高压绝缘电阻测试仪 产品特征]

1、绝缘测试对于在5000V最高可测200GΩ,在10000V最高可测400GΩ。

2、额定的输出电压保持在40MΩ/80MΩ，能够精确测量较低的绝缘阻抗。

3、自动转换的高低范围双刻度指示,彩色刻度易读识,并且有LED显示。

4、采用ABS塑料机壳便携式设计，抗干扰能力强、结构紧凑、外观精美。

5、仪表采用超薄型张丝表头，抗震能力强。

6、交直流两用，内置可充电池和智能充电模块，整机输出功率大。

7、应用范围广。

[艾尔电气高压绝缘电阻测试仪 产品参数]

输出电压		500V DC	1000V DC	2500V DC	5000V DC	10000V DC
精度	温度	23℃±5℃
	绝缘电阻	1MΩ～20GΩ ±5％	2MΩ～40GΩ ±5％	5MΩ～100GΩ ±5％	10MΩ～200GΩ ±5％	20MΩ～400GΩ ±5％
	输出电压	4MΩ～20GΩ 0～+10％	8MΩ～40GΩ 0～+10％	20MΩ～100GΩ 0～+10％	40MΩ～200GΩ 0～+10％	80MΩ～400GΩ 0～+10％
高压短路电流		≥1mA
工作电源		8节AA型电池（8节AA型充电电池，外置充电器）
工作温度及湿度		-10℃～40℃，最大相对湿度85％
保存温度及湿度		-20℃～60℃，最大相对湿度90％
绝缘性能		电路与外壳之间的绝缘电阻≥50MΩ
耐压性能		仪表电路与外壳之间施加3kv、50Hz正弦交流电压，历时1分钟，无击穿与飞弧现象
尺寸		230mm×190mm×90mm(L×W×H)
重量		2kg

[艾尔电气高压绝缘电阻测试仪 产品选型]

根据用户具体要求，设计相应的产品配置方案。

AL601Insulator Resistance Instrument

Implementation of standards:

DL/T845.1-2004

[Product Features]

The machines can automatically record insulation resistance, absorption ratio, polarization index, the current time, the preservation of historical test data 8.

[Technical Data]

Type				AL601-50
		AL601-33			AL601-65
Output voltage		500V DC	1000V DC	2500V DC	5000V DC	10000V DC
Precision	Temperature	23℃±5℃
	Insulation resistance	1MΩ～20GΩ ±5％	2MΩ～40GΩ ±5％	5MΩ～100GΩ ±5％	10MΩ～200GΩ ±5％	20MΩ～400GΩ ±5％
	Output voltage	4MΩ～20GΩ 0～+10％	8MΩ～40GΩ 0～+10％	20MΩ～100GΩ 0～+10％	40MΩ～200GΩ 0～+10％	80MΩ～400GΩ 0～+10％
current		≥1mA
power		8 AA battery (8 AA rechargeable batteries, external charger)
Working temperature humidity		-10℃～40℃，The maximal relative humidity 85％
Temperature humidity		-20℃～60℃，The maximal relative humidity 90％
Insulation performance		Circuit and 1000V DC voltage between shell, the biggest Ω2000M
These properties		Circuit and 2500V AC voltage between shell, under 1 minute
Feet		230mm×190mm×90mm(L×W×H)
Weight		2KG
Attach		A set of test line, specifications, quality, charging adapter (C),
