[艾尔电气红外热相仪 执行标准] |
GB/T19665-2005
|
|

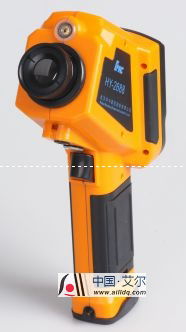

[艾尔电气红外热相仪 产品简介] |
适用于发电及供电系统中的各种热故障检测和诊断。采用非致冷焦平面探测器；最高温自动搜索并显示，全屏实时测温；图像存储及回放，专用软件进行故障分析；便携，可在白天使用。
|
|
|
1、采用红外热成像技术； 2、非致冷焦平面红外摄像机； 3、预制定位、超温报警、测温自动校正； 4、存储容量大：4000幅。
|
[艾尔电气红外热相仪 产品参数] |
项目 | 320×240 | 320×240 | 探测器性能 | 探测器类型 | 非致冷焦平面微热型（氧化钒） | 像素 | 320×240 | 160×120 | 图像性能 | 视场角/最小焦距 | 18°×13°/0.5m | 14°×11°/0.5m | 空间分辨率 | 0.95mrad | 0.76mrad | NETD（热灵敏度） | ≤50mk（30℃） | 聚焦 | 手动 | 波长范围 | 8~14μm | 图像显示 | 显示器 | 2.5寸彩色LCD | 测量 | 测温范围 | ﹣20℃~﹢350℃,可扩展到1500℃ | 精度 | ±2℃或±2%（度数范围），取最大值 | 测温校正 | 自动/手动 | 测量模式 | 可自动测量并捕捉全屏最高温；可任意点测温；区域最高温捕捉；可设定上限报警温度值；高于该温度值可自动报警。 | 调色板 | 六种调色板可选 | 图像调整 | 对比度、亮度可调 | 设置功能 | 日期/时间 | 辐射率校正 | 0.01至1.0辐射率可调 | 环境温度校正 | 自动/手动设置环境温度 | 图像存储 | 存储卡 | 2GminiSD卡，存储容量4000幅 | 存储方式 | 手动/自动单帧图像存储 | 文件格式 | IMG文件格式，带14位测量数据 | 语音注释 | 每幅热图可带10秒语音注释 | 激光指示 | 激光指示器 | 二级，1mw/635nm红色 | 电源系统 | 电池类型 | 锂电池，可充电 | 电池工作时间 | 3小时连续工作 | 充电类型 | 电源适配器 | 省电模式 | 有 | 外接电源 | 7.5V DC | 环境参数 | 操作温度 | ﹣10℃~﹢50℃ | 防护等级 | IP54 | 湿度 | 工作及存放10%~95% | 物理特性 | 尺寸 | 215mm×165mm×80mm | 重量：700g |
|
|
|
根据用户具体要求，设计相应的产品配置方案。 |
