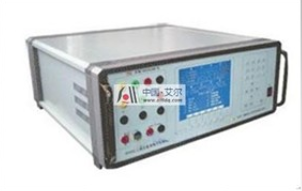

AL315 交直流指示仪表校验仪

AL315 交直流指示仪表校验仪

[艾尔电气交直流指示仪表校验仪 执行标准]


GB/T 11150-2001、JJG 597-1989、JJG124－2005


[艾尔电气交直流指示仪表校验仪 产品简介]


交直流指示仪表校验装置，适合于发电厂和电网公司变电工区、修试部和仪表班，国家各级计量测试机构，铁路、石油、化工等大型工矿企业，科研单位等。装置的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源；装置具有精度高、工作稳定可靠、操作方便灵活等特点；是电力系统用于电测仪表检定的理想设备。

别名：指示仪表测试仪、指示仪表校验仪、指示仪表检测仪，等等。



[艾尔电气交直流指示仪表校验仪 产品特征]


       1、检定电测量仪表：交/直流电压电流表、频率表、相位表、单三相交流有无功率表、同步表等；
2、内置电测量指示仪表的检定程序，可全自动或者半自动进行检定，并可保存300组检定数据；
3、输出电压源、电流源和功率源均为高精度高稳定度标准源；
4、采用了6.4寸大屏幕彩屏显示；
5、采用软件校准，无须打开机箱，稳定可靠；
6、具有电压输出端短路、电流输出端开路保护和功放过热保护功能；
7、具有自动故障检测功能，显示故障部位，方便用户查线；
8、具有RS232接口，可与计算机连接进行数据管理。


[艾尔电气交直流指示仪表校验仪 产品参数]


1.交流电压量程范围：3V~1000V(单相)、57.7V~660V(三相)，调节细度0.01%R；
2.交流电流范围：2mA~30A(单相)、200mA~30A(三相)，调节细度0.01%R；
3.频率范围：40~70Hz，调节细度0.002Hz；
4.相位范围：0~360°，调节细度0.01；
5.直流电压量程范围：100mV~1000V，调节细度0.01%R；
6.直流电流量程范围：2mA~30A，调节细度0.01RG；
7.检表类型支持：3相3线有功表。



[艾尔电气交直流指示仪表校验仪 产品选型]


根据用户具体要求，设计相应的产品配置方案。






AL315 AC-DC indicating instrument calibrator

Implementation of standards：
GB / T 11150-2001, JJG 597-1989, JJG124-2005


Features：
1, to test a variety of electrical measuring instrument: AC / DC ammeter, frequency meter, phase meter, single phase AC active and reactive power meter, synchronized tables, transmitter,etc..
2, built-in electric measuring instruments in the test procedure can be automatic or semiautomatic test, and save 300 group test data.
3, the output voltage source, current source and power source are the standard source of high precision and high stability.
4, using a 6.4-inch large-screen color display.
5, the use of software calibration without opening the chassis, stable and reliable.
6, with a voltage output short circuit, open circuit protectionand output current amplifier over-temperature protection.
7, with automatic fault detection, fault location display, user-friendly search line.

8, with RS232 interface, can connect with computer for data management.
[Product parameters].
1.AC voltage measuring range: 3V ~ 1000V (single phase), 57.7V ~ 660V (three phase), adjust the fineness of 0.01% R.
2.AC current range: 2mA ~ 30A (single phase), 200mA ~ 30A (three phase), adjust the fineness of 0.01% R;.30A (three phase), adjust the fineness of 0.01% R.
3.Frequency range: 40 ~ 70Hz, adjust the fineness 0.002Hz.

4.Phase Range: 0 ~ 360 °, adjust the fineness 0.01.
5.DC voltage measuring range: 100mV ~ 1000V, adjust the fineness of 0.01% R.
6.DC current range range: 2mA ~ 30A, adjust the fineness 0.01RG.
7.Inspection Table Type Support: 3-phase 3-wire active form.
