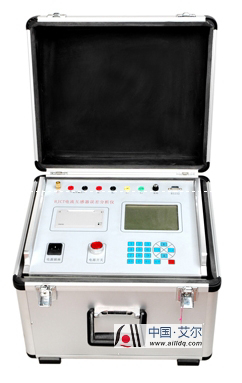

AL304 电流互感器现场校验仪

在线咨询

[艾尔电气 电流互感器现场校验仪 执行标准]

JJG169-1993、JJG314-1994

[艾尔电气 电流互感器现场校验仪 产品简介]

电流互感器现场校验仪，是专门用于测量各种互感器误差及其负载的精密仪器。具有极性反接时软件、硬件，双报警功能，具有体积小、重量轻、测量结果准确、大屏液晶显示等特点。是电力系统、冶金、铁路、化工等部门进行电力计量的理想测试设备。

别名：电流互感器现场测试仪、六合一电流互感器测试仪、便携式互感器现场测试仪，等等。

[艾尔电气 电流互感器现场校验仪 产品特征]

1、S级测量功能，能测量现场0.2S、0.5S级电流互感器；一次测量过程，可同时测试电流互感器上限负荷和下限负荷下的标准误差；增加上位机联机软件。

2、仪器采用ARM平台界面技术，大屏幕彩色液晶显示，全中文提示自动测量，整个仪器操作过程简单；仪器体积小、便于携带，只须少数人便可快速完成测量工作。

3、可进行保护用的电流互感器的伏安特性和10%误差曲线测试。操作过程方便，并可自动显示伏安特性曲线和绘制10%误差曲线。

4、可对电压互感器进行定性的测量：测量时，仪器在电压互感器的一次侧加一定的工频电压，就可测量其一次电压和二次的感应电压，得出电压互感器在该电压下的变比和极性。

5、可测量电流和电压互感器的现场二次负荷，及该负荷下电流互感器的比差和角差。

6、可以测量没有标识的电流互感器或电压互感器的变比，且测量准确快速，稳定性能良好，不需另加升流或升压源。

[艾尔电气 电流互感器现场校验仪 产品参数]

1、电流互感器测量范围：变比：5A/5A～25000A/5A（5A/1A～5000A/1A）。

匝比误差：1%。CT测量准确度满足0.05级。

2、电压互感器测量范围：2.2kV～132kV，测量误差：DX=±（X×1%±5个字）。

3、实际二次负荷测试：

①PT负荷：10VA～500VA，测量误差：同相分量：DX=±（X×2%+Y×2%±5个字），

正交分量：DY=±（X×2%+Y×2%±5个字）。

②CT负荷：0.1Ω～25Ω，测量误差：同相分量：DX=±（X×2%+Y×2%±5个字），

正交分量：DY=±（X×2%+Y×2%±5个字）。

（“X”、“Y”—仪器的显示值，“5个字”—仪器的量化误差）。

4、伏安特性测试：

电流测试范围：0.1A～50A，测量误差：1级

电压测试范围：10V~1500V，测量误差：1级

5、工作条件：

电源电压：AC220V±10%ＤＣ（内置电源）

电源频率：50Hz±2%

环境温度：（0~40）℃环境湿度：25℃时<85%。

[艾尔电气 电流互感器现场校验仪 产品选型]

根据用户具体要求，设计相应的产品配置方案。

AL304Transformer spot test

Implementation of standards.

JJG169-1993、JJG314-1994

Main use and characteristics:

HGQL Transformer spot test, in the integral whole turn to rise to flow, rise to press under the match that the device makes choice of purchase an equipments, can carry on the electric current that the protection use with each other the characteristic of Fu Anne of feeling machine and 10% error margin curve test. Can measure with each other a feeling machine of ratio bad, the Cape differ and change to compare;

Technique index sign:

HGQL Transformer spot test, measure scope

Change to compare: the 5 As/5 A～5000 As/5 As(the 5 As/1 A～4000 As/1 A), The full circle compares an error margin:0.5%,

The CT measures an accurate degree to satisfy 0.05 classes.

Measure an error margin: Compare to differ 0.1 class Capes to differ 4 ′s, 20%, 100%, 120% sums settles electric current.

Measure an error margin: Compare to differ 0.05 classes, Cape to differ 2 ′s.

Electric voltage with each other the feeling machine measure scope, 2.2 kV～132 kVs,

Measure an error margin: Compare to differ 0.5 classes.

Physically two burden test: The PT carries a 10 VA～500 VAs,

Measure an error margin:2 classes, the CT carries 0.1 Ω～s 25 Ωs,

Measure an error margin:2 classes.

Fu Anne characteristic test, the electric current tests scope:0.1 A～50 As,
