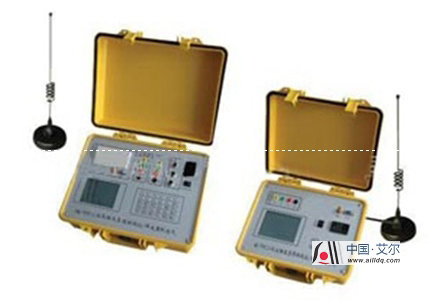

AL308 二次压降负荷测试仪

AL308 二次压降负荷测试仪

[艾尔电气  二次压降及负荷测试仪 执行标准]


JJG169-1993、JJG314-1994


[艾尔电气  二次压降及负荷测试仪 产品简介]


 该仪器是我公司吸收国内外同类产品的优点，精心设计研制而成的一种能全自动测试电压互感器二次压降及负荷的智能化无线测试仪器。采用无线测试的方式，可完成不同方式互感器的二次压降的测试。是各级电力用户的首选产品。


[艾尔电气  二次压降及负荷测试仪 产品特征]


1、集成二次压降测试仪和二次负荷测试仪于一体，方便用户现场测试；
2、测量完毕，自动计算合成误差及压降误差。
3、完全消除导线、隔离互感器及现场干扰带来的误差。
4、数据具备掉电存贮及浏览功能，能与计算机联机传数据。
5、仪器采用了锂电池作为仪器的工作电源。
6、仪器可对环境温度和湿度进行测量。

[艾尔电气  二次压降及负荷测试仪 产品参数]


1、测量范围：比差：0.001%～19.99%，角差：0.01'～599'；
2、分 辨 率：比差：0.001%，角差：0.01'；
3、基本误差：DX=±(1%×X+1%×Y±2个字)
DY=±(1%×X+1%×Y±2个字)，2个字：仪器的量化误差
4、电压表头准确度：0.5%；
5、工作范围：电压50～120V
6、指示动作值：比差大于20%或角差大于600’，电压<2.0V；

7、环境条件：温度－5°C～40°C，相对湿度：<95%，海拔高度：<2500m。


[艾尔电气  二次压降及负荷测试仪 产品选型]


根据用户具体要求，设计相应的产品配置方案。


AL 308 Secondary voltage drop and load tester

Implementation of standards:
JJG169-1993, JJG314-1994

Features:
1, the integrated secondary and secondary load pressure drop tester in one, user-site testing.
2, the measurement is completed, automatic calculation of composite error and drop error.
3, the complete elimination of lead, isolationmutual inductorand Interference caused the error.

4, data storage and browsing capabilities with power-down, can transfer data with the computer on-line.
5, apparatus, instruments used lithium batteries as the power supply.
6, the instrument can measure ambient temperature and humidity.

Product parameters:

1, measurement range: ratio error: 0.001% ~ 19.99%, angle difference: 0.01 '~ 599'.
2, Resolution: ratio error: 0.001%, angle difference: 0.01 '.
3, the basic error: DX = ± (1% × X +1% × Y ± 2 counts).
DY = ± (1% × X +1% × Y ± 2 counts),two words: quantization error.

4, the voltage meter accuracy: 0.5%.
5, scope of work: Voltage 50 ~ 120V.
6, direct action values: worse than the angle difference greater than 20% or greater than 600 ', voltage <2.0V.
7, the environmental conditions: temperature of -5 ° C ~ 40 ° C, relative humidity: <95% Altitude: <2500m.
