电力通讯光纤故障点测试技术与方法

一、试验目的

光纤寻障仪，采用OTDR原理，集成强大的分析软件，可以快速精确检测出光纤光缆故障点的位置与类型。本集以电力通讯光纤为例，介绍光纤故障点测试的技术与方法。

二、测试原理

1、技术标准

根据YDT 3013-2016 《无源光网络（PON）测试诊断技术》、CNS 14340-1999《光时域反射仪》等规范要求检测。

2、被试品：电力通讯光纤

3、测试设备：光纤寻障仪

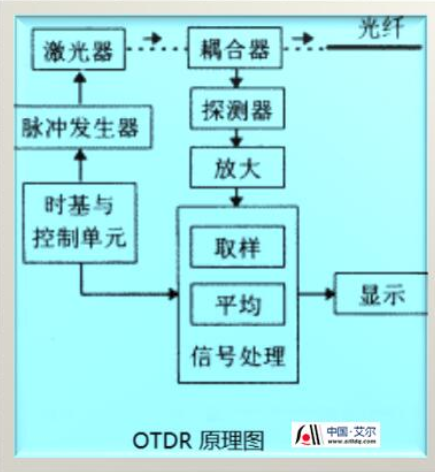

4、原理图：

三、操作步骤

1、打开仪器，进入测量状态。

2、清洁被测光纤，接入仪器OTDR接口，注意被测光纤接头的类型，不匹配的接头类型接入仪器，有可能会损坏仪器的输出光纤头，并且得到不正确的测量结果。

3、按下SCAN键，仪器开始扫描光纤，显示屏上显示扫描进度。仪器不需要设置脉冲宽度，在扫描过程中自动调整，经过强大的智能分析软件计算出整个测量范围内的光纤事件点。

4、测量完成，显示出所有的测量值。总事件最多可以显示8个，按上下按键翻看各事件值。反射事件的误差很小，衰减事件的误差会比较大。

5、如果测量值在仪器盲区内或者超出了测量范围，则显示空事件。

6、在进行光纤修复作业中，使用该仪器测量出断点位置，维修人员在熔接断点时，可以使用自动循环测试功能。按下SCAN键约3秒，直到仪器显示”SCAN”字样。

7、仪器测量完成后显示当前的断点的位置值。仪器隔约5秒自动重新测试，当测试值显示另一个值时，可以判断当前断点已经修复完成。

8、再按下SCAN键退出自动循环测试功能。

9、按下IOR按键进入折射率修改界面。折射率在1.0000-2.0000范围内可修改，按上下键改变值，再按下IOR键保存折射率并退出修改。

10、在查询短距离光纤或者尾纤的高损耗故障点或断点时，可使用可视故障定位功能。在使用该功能前需要退出自动循环测试。将光纤连接在可视故障定位仪端口，按“650nm”按键，即可以在被测光纤的尾端或断裂处看见红光。再按一次该键退出可视故障定位仪模式。

四、注意事项

1、仪器光源放射出的光脉冲可能对眼睛造成伤害。请不要直视被测光纤或尾纤的末端或断裂处，以防损伤眼睛。

2、仪器内部含有激光器和检测传感器，请勿用光源直接照射仪器的传感器上，否则传感器将会失常，甚至造成传感器的损坏。

3、仪器的发光键特性会随环境温度变化，请勿使仪器受阳光直接照射。

4、仪器在进行“SCAN”前，必须将待测光纤与端口对接好，然后进行操作。在进行“SCAN”过程中，不可插拔光纤插头，以免因为全反射效应损坏仪器。

5、清洁时确保已关闭仪器电源。当清洁任何一个光接口时，请确保已禁用激光源，否则可能会导致危险的辐射性伤害。
